Article 1.0   Introduction

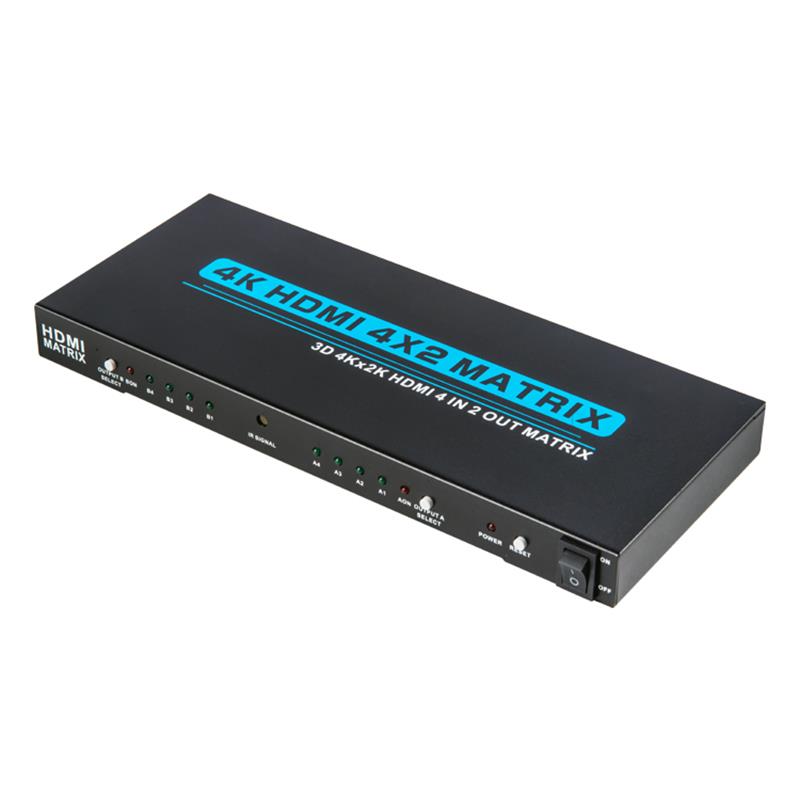

HDMI Matrix est un Produit matriciel parfait avec un port de sortie audio extérieur indépendant, reliable à quatre sources de signaux HDMI différentes et à deux affichages.Il peut facilement Commuter l 'un ou l' autre des quatre signaux d 'entrée à deux écrans par télécommande ou par bouton.Les signaux de sortie peuvent être identiques ou différents.L 'utilisation de ce produit permet d' éviter la déconnexion et la reconnexion fréquentes des sources de signaux de l 'affichage.Il est possible de sélectionner avec souplesse des sources de signaux d 'entrée prioritaires et de passer outre celles qui ne fonctionnent pas.Il peut optimiser votre système de cinéma à domicile afin d 'optimiser l' efficacité.

2.0 fonctions

Interrupteur intelligent

1.1 lorsque ses quatre ports d'entrée sont connectés à la SB de quatre sources de signaux respectivement La matrice HDMI identifie automatiquement le dernier à l 'aide d' un câble HDMI   Le port est connecté et le signal d 'entrée est commuté à deux affichages.

Nécessité d'utiliser une télécommande pour sélectionner les sources de signaux d'entrée requises   Commande ou appuie sur un bouton pour afficher deux affichages différents   Signal

Trois.Dispositif de source et dispositif d 'affichage utilisant tous les dispositifs HDCP activés Port HDMI

Quatre.Supporting High Resolution 1920 * 1200, including 4800 I / P, 576 I / P, 720i / P, 1080i et 1080p, 3840 & 35au 120; 2160 @ 25 / 30hz.

Cinq.Commutation facile entre les quatre sources HDMI.

Six.Les deux affichages peuvent obtenir un signal identique ou différent sans avoir à se connecter l 'un à l' autre.   Interaction

Numéro 7.Un récepteur audio à deux canaux est facile à connecter.

Huit.Appuie HDMI 1.4.

Neuf.Conformément à HDCP.

Dix.Un dispositif DVI comprenant un adaptateur DVI à HDMI est supporté.

Numéro 11.Insert is used, without requirements.

12 ans.Metal Shell design, Integrated Shielding, No Signal Interference.

13 ans.Sélectionnez librement la source d 'entrée au moyen d' une télécommande ou d 'un bouton.

14 ans.LED indique le mode signal / alimentation.

3.0 contenu de l'emballage

Avant d 'essayer d' utiliser cet appareil, vérifiez l 'emballage et veillez à ce qu' il contienne:

1. HDMI - matrice 4X2 - 1

2.dc - 5V adaptateurs d 'alimentation

Télécommande - 1

Manuel de l 'utilisateur - 1

4.0 paramètres techniques

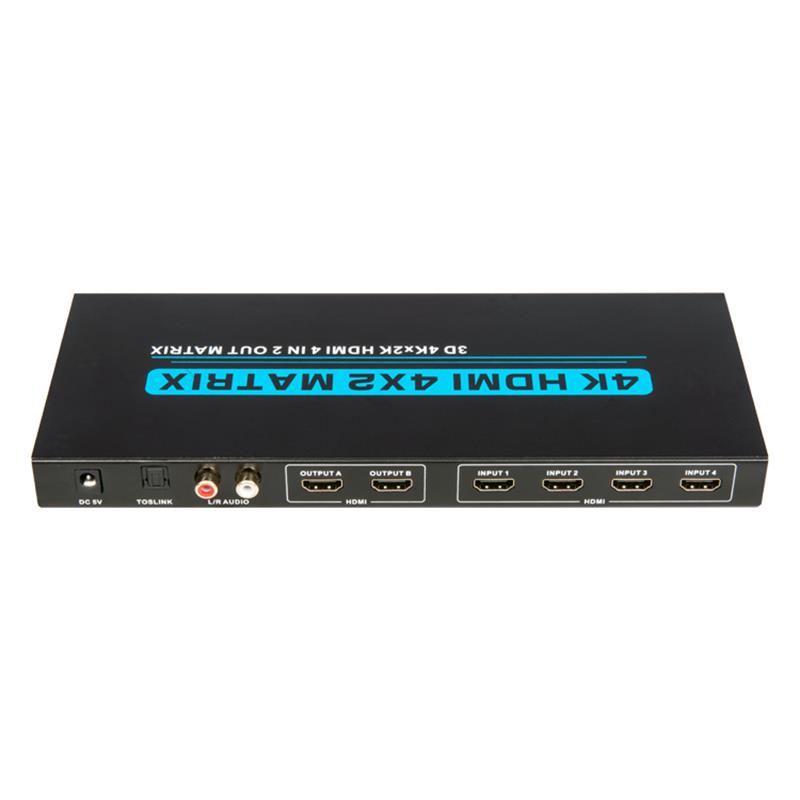

Interface HDMI   Source Input port Quatre.

Display   Output Port of Equipment ------------------------------------------------------------------------- Deux.

Source   Connecteur de port Interface HDMI   19 points.

Display   Connecteur de port d 'équipement Interface HDMI   19 points.

Protection cathodique haute densité   Obéissance n. C'est exact.

Célibataire   Portée des liens 3840 et 2160.

Input   Video Signal 0,5 - 1,0   Tension P - p

Input   DDC signal -------------------------------------------------------------------------- Cinq.   Tension P - P (TTL)

Profond   Couleur ------------------------------------------------------------------------- 36.

Interface HDMI   Version --------------------------------------------------------------------- HDMI 1.4 critère

Bande passante Vers le Haut   - 340 MHz.

Signal   Speed -------------------------------------------------------------------------- Vers le Haut   10.2 Gbps

Ça.   Longueur   Input cable Page 3 Néant 15 mètres. • DVD bleu Néant 15 mètres.

Ça.   Longueur   Output cable Néant 25 mètres.

Ça.   Câble standard American Linear Gauge   HDMI 1.4 critère

Vertical   Gamme de fréquences 30 hertz.

Pouvoir   Consommation maximale 6,5 Watts

Manipuler   Température --------------------------------------------------------------------------- C - 70. C

Travail   Tension --------------------------------------------------------------------------- DC   Cinq volts.

Pouvoir   Adaptateur ----------------------------------------------------------------------------- Cinq volts.   Dimethylene

Net   Poids -------------------------------------------------------------------------------- 1,08 kg

Taille:   Long Width (mm) ------------------------------------------------------------------------ 270 * 130 * 20
