1.0 description du produit

Le commutateur HDMI est un produit qui permet de Commuter plusieurs ensembles de signaux HDMI vers un dispositif d 'affichage haute définition (par exemple, HDTV) au moyen d' un bouton manuel.Cela permet d 'éviter des coupures fréquentes de câbles.Il peut optimiser votre système de cinéma à domicile afin d 'optimiser l' efficacité.

2.0 fonctions

Un.Lorsque le signal apparaît sur le port, le transfert est effectué automatiquement par l 'intermédiaire de l' utilisateur.

Deux.Supporting HDCP Protocol, applicable to source equipment and High Definition   Dispositif d 'affichage comprenant un port HDMI ou un nombre, tel qu' un DVD et un vdtv   Le port est conforme au Protocole HDCP.

Trois.Supporting High Resolution: 4801 / P, 576p, 720i / P, 1080i / P and   25 / 30 Hz à 3840 & 35120; 2160

Quatre.Appui à HDMI 1.4

Cinq.Prolonge la distance de transmission et améliore le signal de transmission.

Six.Il est compatible avec le DVI par l 'utilisation d' un adaptateur HDMI à DVI.

Numéro 7.Insérer immédiatement.

Huit.Une pluralité d 'ensembles de signaux d' entrée sont facilement connectés à un affichage HDTV.

Neuf.Économiser l 'espace.Utilisation d 'un dispositif d' affichage haute définition par plusieurs sources   En même temps

Conception de l'enveloppe métallique, blindage intégré, sans interférence de signal.

Libre choix du port d'entrée à la main.

LED indique le signal et le mode d 'alimentation.

Électricité (voir Paramètres techniques)

3.0 accessoires d'emballage

Lorsque vous ouvrez l 'extension pour la première fois, vérifiez si les éléments suivants sont inclus:

Un commutateur HDMI - 4x1

5V adaptateur d 'alimentation en courant continu - 1

Une télécommande.

Infra - red Receiver Extension cable -----------------------------------------------------------

Manuel de l 'utilisateur

4.0 Applications

Il commute les signaux HDMI des dispositifs sources (DVD, récepteurs de satellites, boîtes de toit, caméras DV, récepteurs A / V et autres dispositifs supportant le HDMI) vers des dispositifs d 'affichage à haute résolution (tels que les afficheurs plats HDTV et HDMI).

5.0 paramètres techniques détaillés

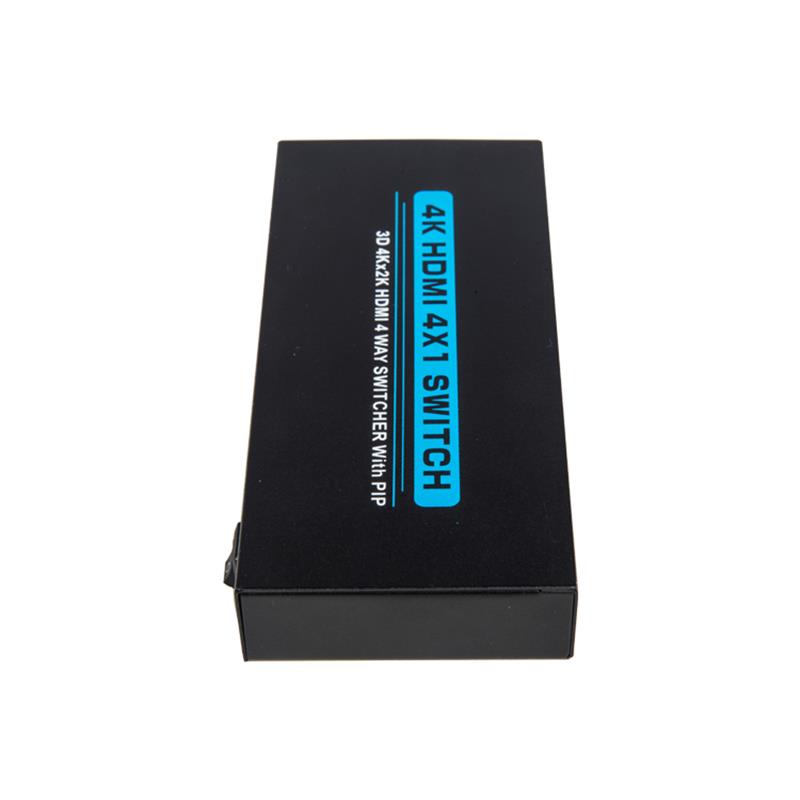

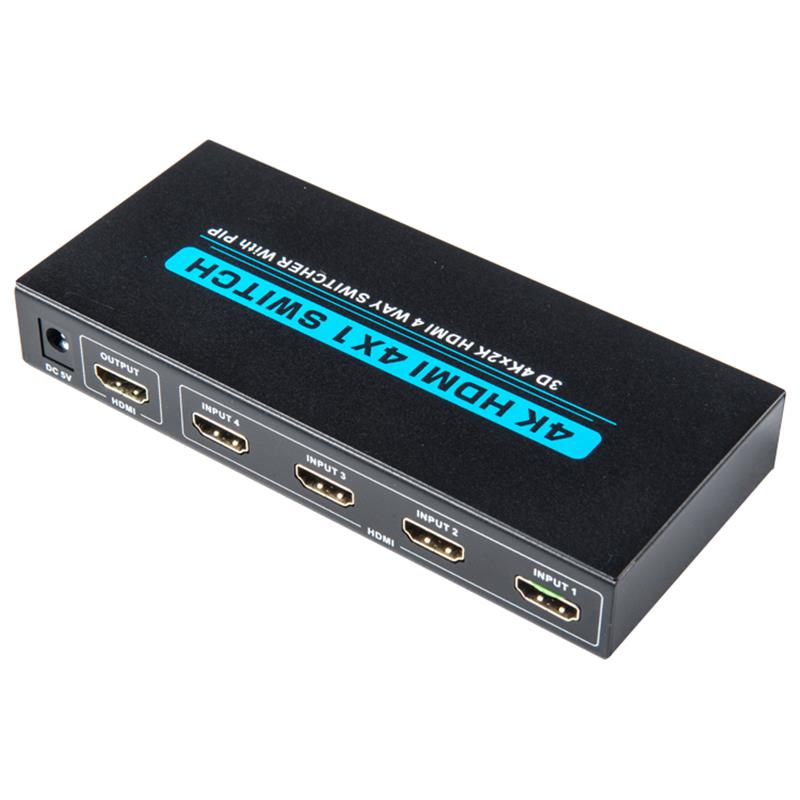

Commutateur HDMI - 4x1 à PIP

Produit -------------------------------------------------------------------------- Commutateur 4x1 HDMI

Source HDMI   Port ----------------------------------------------------------------------------------- Quatre.

Dispositif d 'affichage   Output Port Un.

Port Source   Connecteur -------------------------------------------------------------------------------- 19 HDMI (type a)

Port d 'affichage   Connecteur ---------------------------------------------------------------------------- 19 HDMI (type a)

HDCP compatibilité C'est exact.

Source   Sélection du matériel Bouton infrarouge   Télécommande

Input Video Signal 0,5 - 1,0 volts P - p

Saisissez le signal DDC ----------------------------------------------------------------------------------- BO: XB:

Couleur profonde ---------------------------------------------------------------------------- 36.

Portée d 'une seule liaison 3 840 * 2 160

Version HDMI HDMI 1.4 critère

Bande passante Jusqu'à 340 MHz.

Vitesse du signal Jusqu'à 10,2 Gbps.

Input length   Câble ----------------------------------------------------------------------------- PS3 ≤ 10 m • Bleu.   DVD ≤ 10 m

Longueur   Output cable Pas plus de 10 mètres.

Câble standard Mhdmi 1.4

Vertical Frequency   Champ d 'application 25 / 30 Hertz

Pouvoir   Consommation (maximum) --------------------------------------------------------------------------------- 3,5 Watts

Manipuler   Température ---------------------------------------------------------------------------- 0 °C à 70 °C.

Tension de fonctionnement DC 5V

Adaptateur de puissance Type 5V - 1a

Poids net (kg) 0,3.

Taille: longue x large x haute 154 x 69 x 23,5

6.0 note PIP

Prévisualisation vidéo

Notes

Un.Lorsque la résolution de la source de signaux d 'entrée dépasse 108 p, le produit ne supporte pas la fonction PIP;

Deux.Dans le présent manuel, on entend par « modèle 4K » une résolution supérieure à 1080p @ 60HZ.

Trois.Pas quand il y a une nouvelle source de signaux. " Mode 4K " , une nouvelle image apparaît sur le côté gauche de l 'écran;

Quatre.Pour la fonction de peinture du produit, l 'image de canal auxiliaire ne peut être affichée qu' à des dimensions fixes;

Cinq.Pour la fonction de dessin du produit, la position de la petite image correspond de manière fixe à la source d 'entrée.
