1.0 Introduction

Un convertisseur de signaux HDMI à cvbs convertit un signal vidéo ou audio HDM en un signal vidéo Composite av (cvbs) et un signal audio stéréo FL / fr tout en prenant en charge le signal de sous - ligne du système DVI.Aide l 'utilisateur à convertir un signal vidéo de haute qualité HDMI en un signal cvbs normal (résolution de définition standard 4801, 576i,). Pour la diffusion à la télévision, un magnétoscope VHS, un magnétoscope DVD et ainsi de suite.

2.0 fonctions

Un.La conversion matérielle, c 'est - à - dire l' insertion immédiate, sans aucun logiciel d 'entraînement;

Deux.Appuyer l 'accord HDCP et le HDMI 1.3;

Trois.Supporte les formats de télévision standard NTSC et PAL;

Quatre.Une entrée HDMI, une sortie av:

    Entrée: HDMI x 1;

    Exportations: cvbs x 1; L / R x 1;

Cinq.HDMI saisie: 480p, 576p, 720p, 1080i, 1080p @ 60HZ;

Six.Compatibilité avec le mode DVI & 35120; 6001024x761280 & navigateur 120; 7201280 & 35320; 1024

    1920 & 35120; 1080 / @ 60HZ;

Numéro 7.Cvbs sortie: 480i, 576i;

Huit.Sortie audio: Canal L / R;

Dimensions: 100 mm (largeur) x 115 mm (profondeur) x 25 mm (hauteur).

3.0 accessoires d'emballage:

Lorsque vous ouvrez l 'extension pour la première fois, vérifiez si les éléments suivants sont inclus:

1. HDMI - cvbs - 1

Manuel de l 'utilisateur - 1

Électricité - 1

4.0 description du tableau

Lisez attentivement les plans du panneau ci - dessous, connaissant bien les exigences d 'entrée, de sortie et d' alimentation du signal.

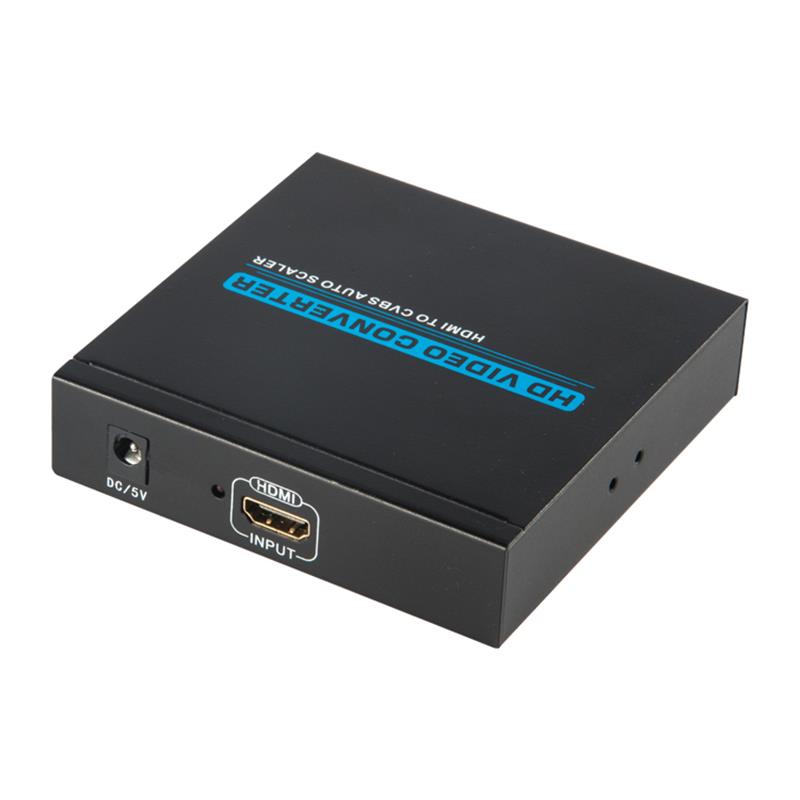

DC 5V] - - - - [DC 5V input port

Lampe indicateur de puissance

HDMI input - - - - HDMI input port

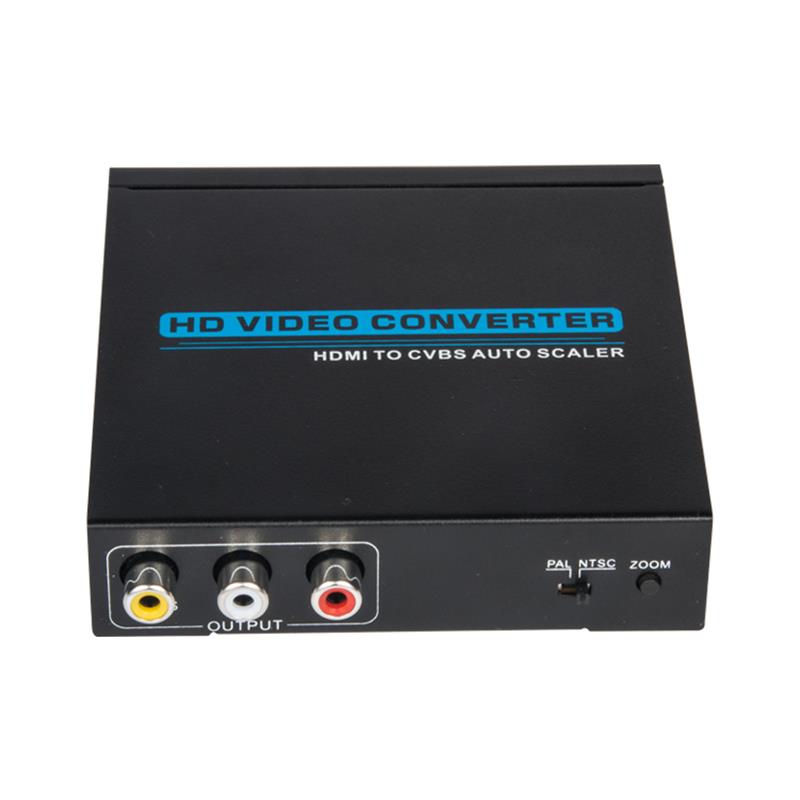

Exportations

PAL / NTSC - PAL and NTSC standard format SELECTION SWITCH

Bouton de zoom ------------------------------------------------------------------

5.0 domaines d'application

A, civil: boîtes de toit, XBOX360, PS3, lecteur HD.

Secteur industriel: caméras HD

    Le dispositif d 'affichage remplacera le moniteur de télévision HDMI à grand écran

    Réduction des coûts et de l 'espace.
